rev 2
july 2005 1/16
16

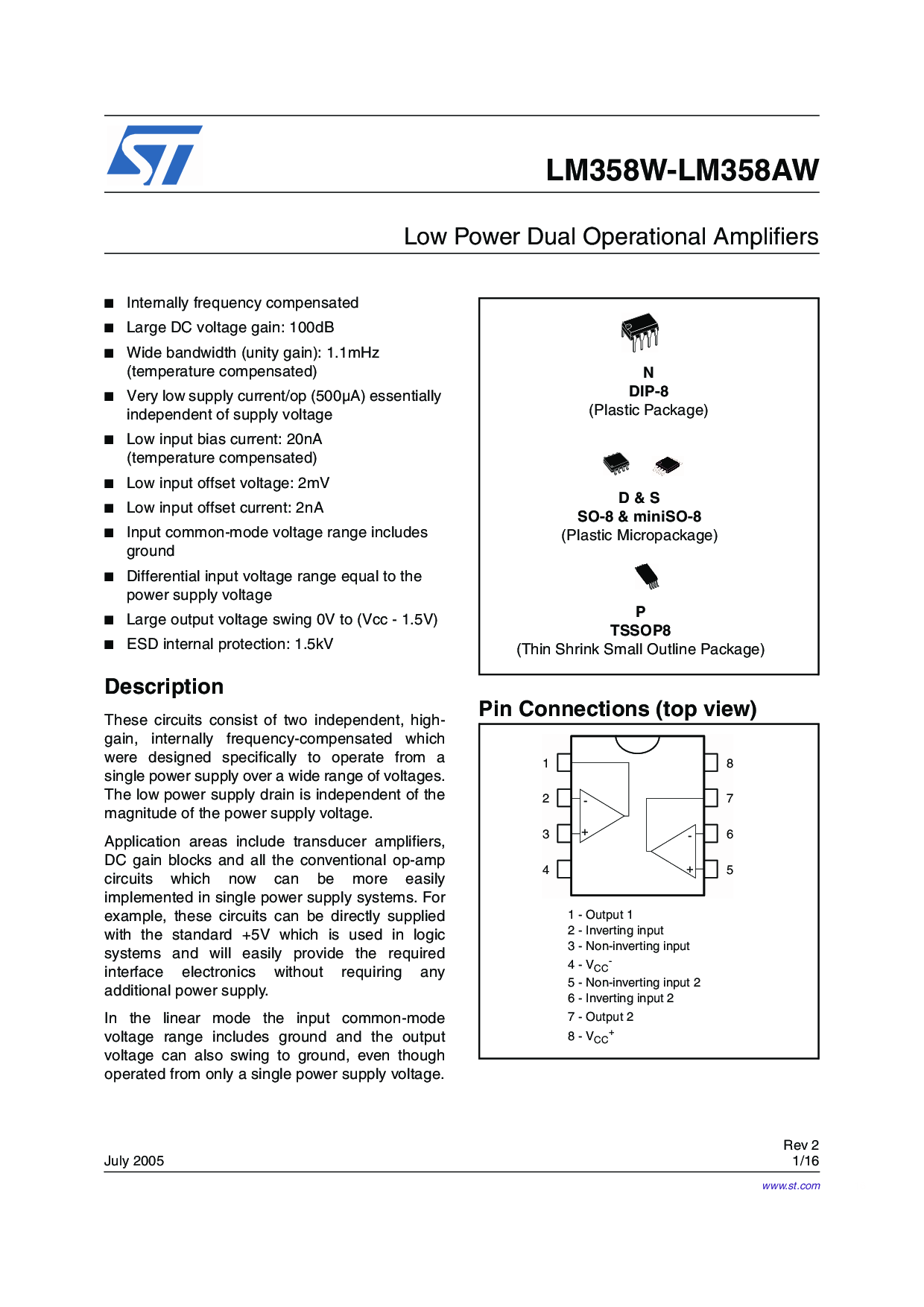

lm358w-lm358aw
低 电源 双 运营 放大器
■
内部 频率 已补偿
■
大型 直流 电压 增益: 100db
■
宽 带宽 (统一 增益): 1.1mhz
(温度 已补偿)
■
很 低 供应 电流/op (500µa) 本质上
独立 的 供应 电压
■
低 输入 偏差 电流: 20na
(温度 已补偿)
■
低 输入 偏移量 电压: 2mv
■
低 输入 偏移量 电流: 2na
■
输入 共模 电压 范围 包括
接地
■
差速器 输入 电压 范围 相等 至 这
电源 供应 电压
■
大型 输出 电压 秋千 0v 至 (vcc - 1.5v)
■
esd 内部 保护: 1.5kv
描述
这些 电路 组成 的 两个 独立, 高-
增益, 内部 频率-已补偿 哪个
是 设计 具体而言 至 操作 从 一个
单独 电源 供应 结束 一个 宽 范围 的 电压.
这 低 电源 供应 排水管 是 独立 的 这
震级 的 这 电源 供应 电压.
应用程序 区域 包括 传感器 放大器,
直流 增益 块 和 全部 这 常规 运算放大器
电路 哪个 现在 可以 是 更多 很容易
已实施 入点 单独 电源 供应 系统. 用于
示例, 这些 电路 可以 是 直接 提供的
与 这 标准 +5v 哪个 是 已使用 入点 逻辑
系统 和 将 很容易 提供 这 必填项
接口 电子产品 无 要求 任何
附加 电源 供应.
入点 这 线性 模式 这 输入 共模
电压 范围 包括 接地 和 这 输出
电压 可以 也 秋千 至 接地, 甚至 虽然
操作 从 仅 一个 单独 电源 供应 电压.
管脚 连接 (顶部 查看)
n
倾角-8
(塑料 包装)
d &放大器; s
所以-8 &放大器; miniso-8
(plastic microp组件)
p
TSSOP8
(薄 收缩 小 大纲 包装)
1 - 输出 1
2 - 内婷 输入
3 - 非反相 输入
4 - v
抄送
-
5 - 非反相 输入 2
6 - 内婷 输入 2
7 - 输出 2
8 - v
抄送
+
1
2
3
45
6
7
8
-
+
-
+
www.st.com
