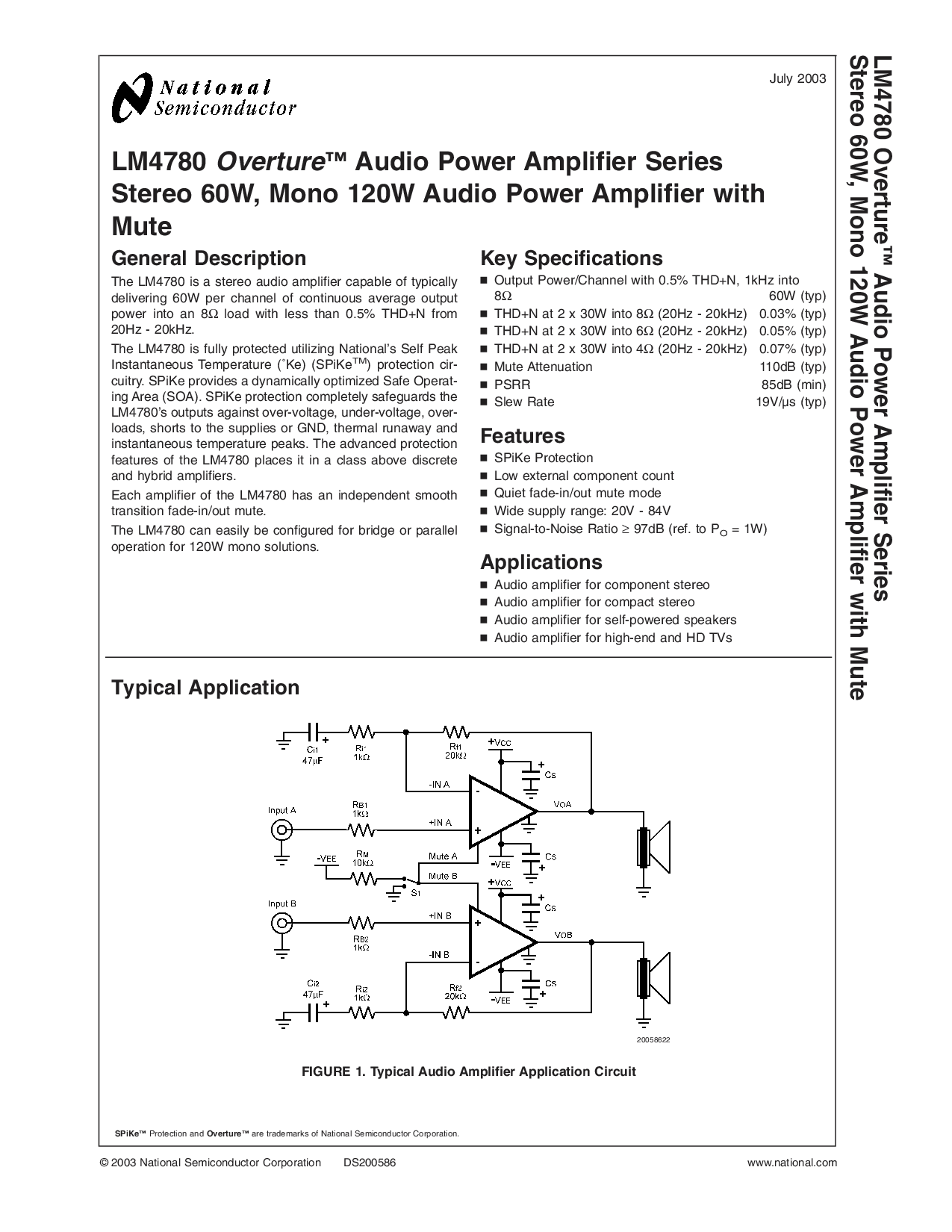

LM4780
Overture
™
音频 电源 放大器 系列
立体声 60w, 单声道 120W 音频 电源 放大器 与
静音
概述 描述
这 LM4780 是 一个 立体声 音频 放大器 有能力 的 通常
交付 60W 按 频道 的 连续 平均值 输出
电源 进入 一个 8
Ω
荷载 与 较少 比 0.5% THD+N 从
20Hz - 20khz.
这 LM4780 是 完全 保护 利用 National’s 自我 峰值
瞬时 温度 (˚ke) (长钉
tm
) 保护 cir-
cuitry. 长钉 提供 一个 动态 优化 安全 operat-
ing 面积 (soa). 长钉 保护 完全 保障措施 这
LM4780’s 产出 反对 过电压, 欠压, 结束-
荷载, 短裤 至 这 供应品 或 地, 热 失控 和
瞬时 温度 峰. 这 高级 保护
特点 的 这 LM4780 地点 它 入点 一个 类 以上 离散
和 混合动力 放大器.
每个 放大器 的 这 LM4780 有 一个 独立 光滑
过渡 淡入淡出-入点/出点 静音.
这 LM4780 可以 很容易 是 已配置 用于 桥梁 或 平行
操作 用于 120W 单声道 解决方案.
钥匙 规格
n
输出 电源/频道 与 0.5% thd+n, 1kHz 进入
8
Ω
60W (典型值)
n
THD+N 在 2 x 30W 进入 8
Ω
(20hz - 20khz) 0.03% (典型值)
n
THD+N 在 2 x 30W 进入 6
Ω
(20hz - 20khz) 0.05% (典型值)
n
THD+N 在 2 x 30W 进入 4
Ω
(20hz - 20khz) 0.07% (典型值)
n
静音 衰减 110dB (典型值)
n
PSRR 85dB (最小)
n
回转 费率 19v/µs (典型值)
特点
n
长钉 保护
n
低 外部 组件 计数
n
安静 淡入淡出-入点/出点 静音 模式
n
宽 供应 范围: 20V - 84V
n
信噪比 比率
≥
97dB (参考. 至 p
o
= 1w)
应用程序
n
音频 放大器 用于 组件 立体声
n
音频 放大器 用于 紧凑型 立体声
n
音频 放大器 用于 自供电 扬声器
n
音频 放大器 用于 高端 和 高清 TVs
典型 应用程序
长钉
™
保护 和
Overture
™
是 商标 的 国家 半导体 公司.
20058622
图 1. 典型 音频 放大器 应用程序 电路
July 2003
LM4780 Overture
™
音频 电源 放大器 系列
立体声 60w, 单声道 120W 音频 电源 放大器 与 静音
© 2003 国家 半导体 公司 DS200586 www.国家.com
