半导体 组件 行业, llc, 2000
将, 2000 – rev. 3
1
出版物 订单 号码:
mc33680/d

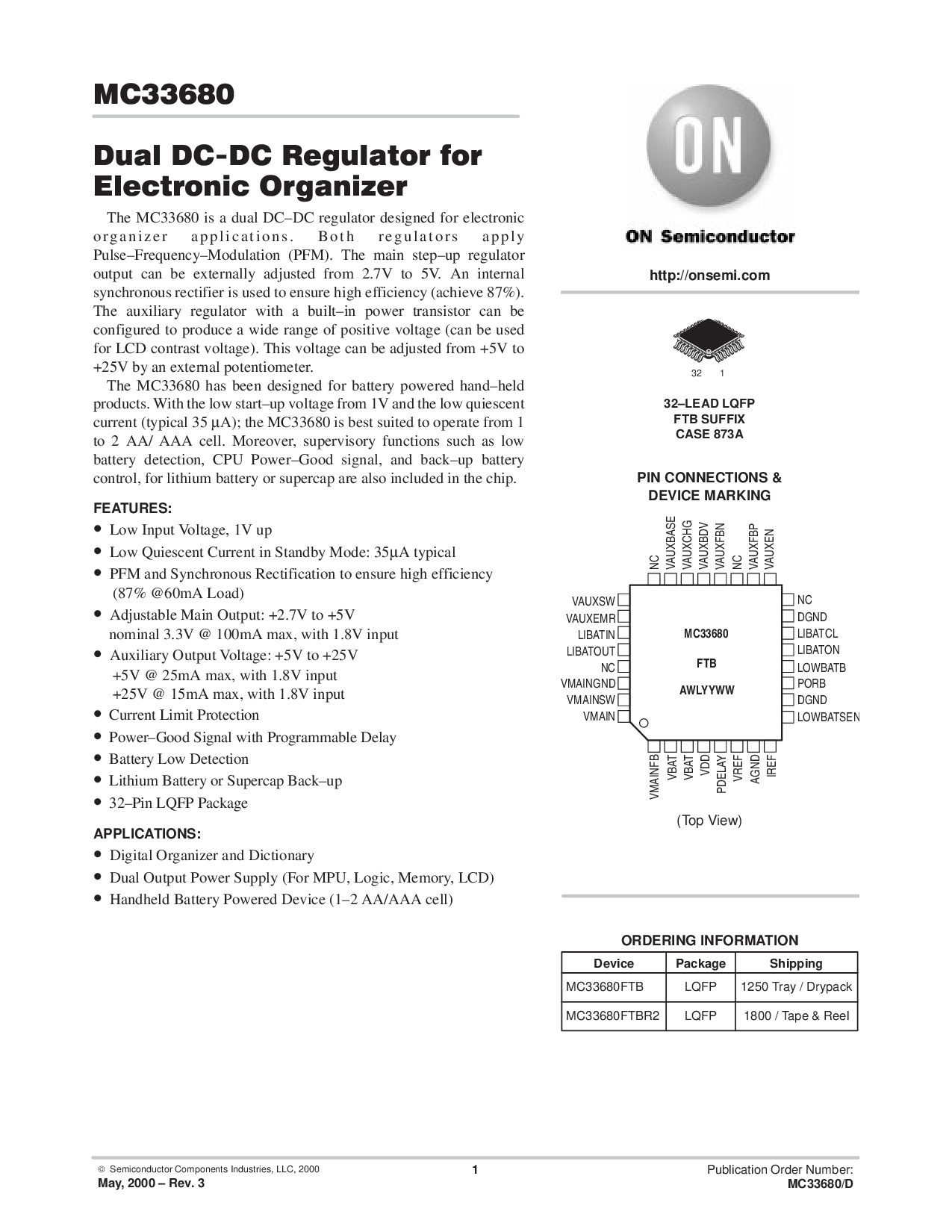

MC33680
双 直流-直流 调节器 用于
电子 组织者
这 mc33680 是 一个 双 直流-直流 调节器 设计 用于 电子
组织者 应用程序. 两者都有 调节器 应用
pulse–frequency–modulation (pfm). 这 主 升压 调节器
输出 可以 是 外部 已调整 从 2.7v 至 5v. 一个 内部
同步 整流器 是 已使用 至 确保 高 效率 (实现 87%).
这 辅助 调节器 与 一个 内置 电源 晶体管 可以 是
已配置 至 生产 一个 宽 范围 的 正 电压 (可以 是 已使用
用于 lcd 对比度 电压). 这个 电压 可以 是 已调整 从 +5v 至
+25v 由 一个 外部 电位计.
这 mc33680 有 被 设计 用于 蓄电池 通电 手持
产品. 与 这 低 启动 电压 从 1v 和 这 低 静态
电流 (典型 35
µ
一个); 这 mc33680 是 最好 适合 至 操作 从 1
至 2 aa/ aaa 细胞. 此外, 监督 功能 这样的 作为 低
蓄电池 检测, cpu power–good 信号, 和 备份 蓄电池
控制, 用于 锂 蓄电池 或 超级帽 是 也 包括 入点 这 芯片.
特点:
•
低 输入 电压, 1v 向上
•
低 静态 电流 入点 备用 模式: 35
µ
一个 典型
•
pfm 和 同步 整改 至 确保 高 效率
(87% @60ma 荷载)
•
可调 主 输出: +2.7v 至 +5v
标称值 3.3v @ 100ma 最大值, 与 1.8v 输入
•
辅助 输出 电压: +5v 至 +25v
+5v @ 25ma 最大值, 与 1.8v 输入
+25v @ 15ma 最大值, 与 1.8v 输入
•
电流 限制 保护
•
power–good 信号 与 可编程 延迟
•
蓄电池 低 检测
•
锂 蓄电池 或 超级帽 备份
•
32–pin lqfp 包装
应用程序:
•
数字 组织者 和 dictionary
•
双 输出 电源 供应 (用于 mpu, 逻辑, 记忆, lcd)
•
手持设备 蓄电池 通电 设备 (1–2 aa/aaa 细胞)
32–lead lqfp
ftb 后缀
案例 873a
http://onsemi.com
管脚 连接 &放大器;
设备 标记
(顶部 查看)
设备 包装 装运
订购 信息
MC33680FTB LQFP 1250 纸盘 / drypack
132
LOWBATSEN
nc
DGND
LIBATCL
LOWBATB
PORB
nc
VAUXBASE
VAUXCHG
VAUXFBN
VAUXBDV
nc
VAUXFBP
VAUXEN
DGND
FTB
VMAINFB
vbat
vbat
VDD
PDELAY
VREF
AGND
IREF
LIBATON
VAUXSW
VAUXEMR
LIBATIN
LIBATOUT
nc
VMAINGND
VMAINSW
VMAIN
MC33680
AWLYYWW
MC33680FTBR2 LQFP 1800 / 胶带 &放大器; 卷轴
