rev. 1.6
october 2002 1/156
这个 是 初步 信息 开启 一个 新建 产品 现在 入点 发展 或 正在进行 评价. 详细信息 是 主题 至 变更 机智hout 通知.

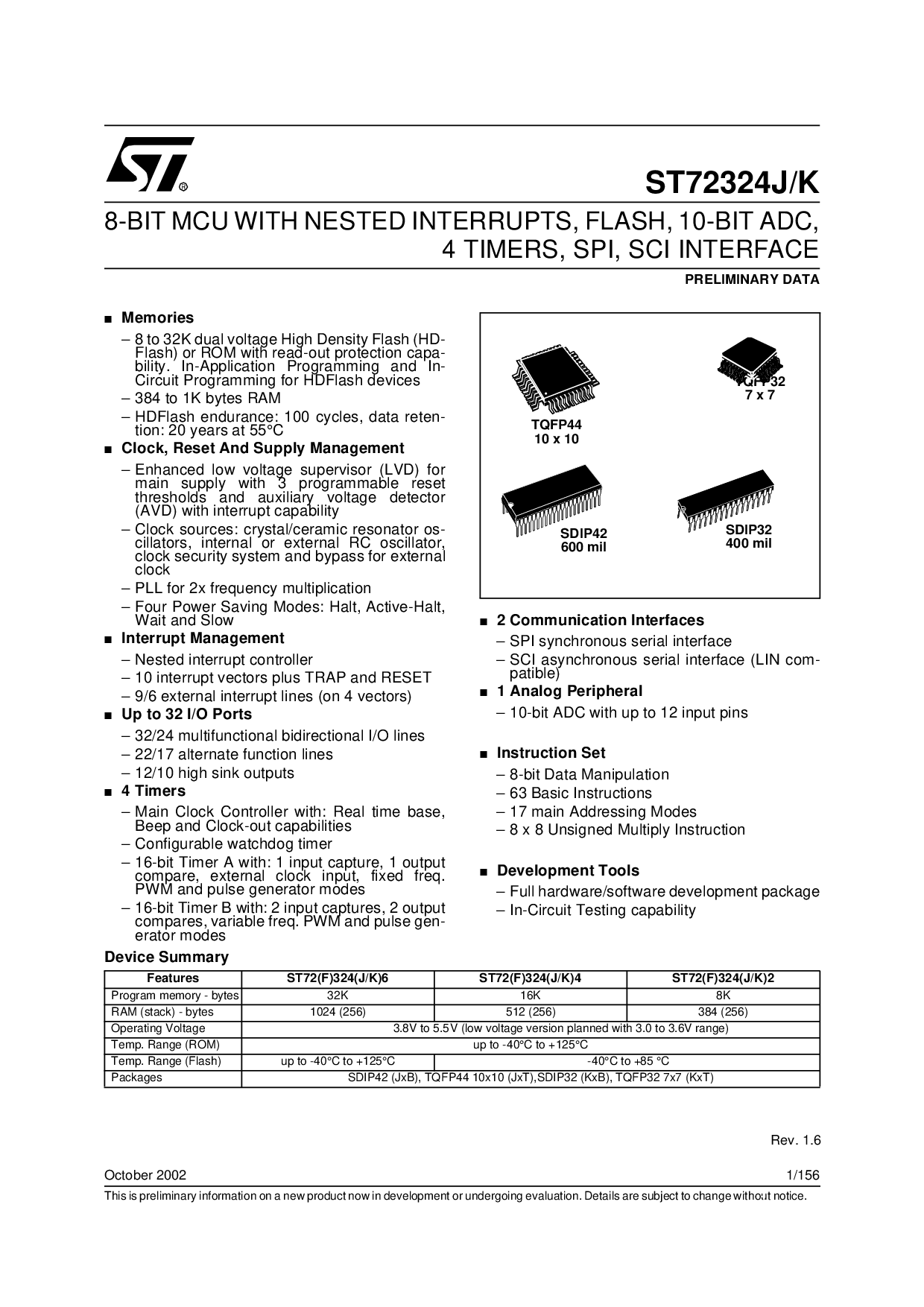

st72324j/k
8-有点 mcu 与 嵌套 中断, 闪光灯, 10-有点 adc,
4 计时器, spi, sci 接口
初步 数据
■
回忆
– 8 至 32k 双 电压 高 密度 闪光灯 (高清-
闪光灯) 或 rom 与 读出 保护 capa-
能力. 入点-应用程序 编程 和 入点-
电路 编程 用于 hdflash 设备
– 384 至 1k 字节数 ram
– hdflash 耐力: 100 循环次数, 数据 reten-
操作: 20 年 在 55°c
■
时钟, 重置 和 供应 管理
– 增强型 低 电压 主管 (lvd) 用于
主 供应 与 3 可编程 重置
阈值 和 辅助 电压 检测器
(avd) 与 中断 能力
– 时钟 来源: 水晶/陶瓷 谐振器 操作系统-
cillators, 内部 或 外部 rc 振荡器,
时钟 安全 系统 和 旁路 用于 外部
时钟
– pll 用于 2x 频率 乘法
– 四 电源 正在保存 模式: 停止, 活动-停止,
等待 和 慢
■
中断 管理
– 嵌套 中断 控制器
– 10 中断 向量 加号 陷阱 和 重置
– 9/6 外部 中断 线条 (开启 4 向量)
■
向上 至 32 我/o 端口
– 32/24 多功能 双向 我/o 线条
– 22/17 备用 功能 线条
– 12/10 高 水槽 产出
■
4 计时器
– 主 时钟 控制器 与: 真实 时间 底座,
哔哔声 和 时钟输出 能力
– 可配置 看门狗 计时器
– 16-有点 计时器 一个 与: 1 输入 捕获, 1 输出
比较, 外部 时钟 输入, 固定 频率.
pwm 和 脉冲 发电机 模式
– 16-有点 计时器 b 与: 2 输入 捕获, 2 输出
比较, 变量 频率. pwm 和 脉冲 发电机-
erator 模式
■
2 通信 接口
– spi 同步 串行 接口
– sci 异步 串行 接口 (lin com-
耐心)
■
1 模拟 外围设备
– 10-有点 adc 与 向上 至 12 输入 针脚
■
说明书 设置
– 8-有点 数据 操纵
– 63 基本 说明
– 17 主 寻址 模式
– 8 x 8 无符号 相乘 说明书
■
发展 工具
– 已满 硬件/软件 发展 包装
– 在电路中 测试 能力
设备 摘要
TQFP44
10 x 10
SDIP42
600 密耳
SDIP32
400 密耳
TQFP32
7 x 7
特点 st72(f)324(j/k)6 st72(f)324(j/k)4 st72(f)324(j/k)2
程序 记忆 - 字节数 32K 16K 8K
ram (堆栈) - 字节数 1024 (256) 512 (256) 384 (256)
操作 电压 3.8v 至 5.5v (低 电压 版本 计划 与 3.0 至 3.6v 范围)
温度 范围 (rom) 向上 至 -
40°c 至 +125°c
温度 范围 (闪光灯) 向上 至 -40°c 至 +125°c -40°c 至 +85 °c
软件包 sdip42 (jxb), tqfp44 10x10 (jxt),sdip32 (kxb), tqfp32 7x7 (kxt)
