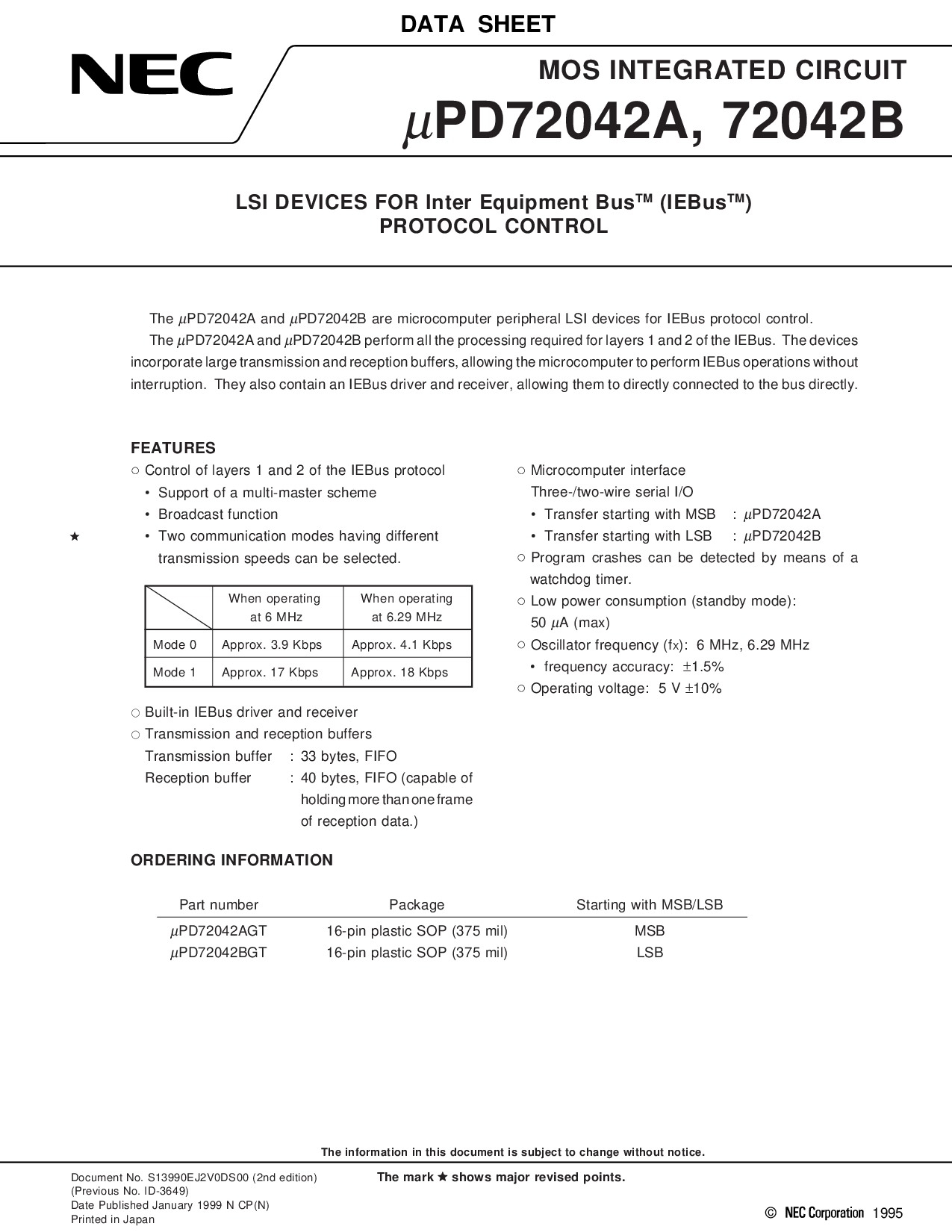

数据 工作表
lsi 设备 用于 国际米兰 设备 总线
tm
(iebus
tm
)
协议 控制
mos 综合 电路
µ
pd72042a, 72042b
这
µ
pd72042a 和
µ
pd72042b 是 微型计算机 外围设备 lsi 设备 用于 iebus 协议 控制.
这
µ
pd72042a 和
µ
pd72042b 执行 全部 这 加工 必填项 用于 图层 1 和 2 的 这 iebus. 这 设备
合并 大型 变速器 和 接待处 缓冲区, 允许 这 微型计算机 至 执行 iebus 运营 无
中断. 他们 也 包含 一个 iebus 驾驶员 和 接收器, 允许 他们 至 直接 已连接 至 这 总线 直接.
特点
••
控制 的 图层 1 和 2 的 这 iebus 协议
• 支持 的 一个 多主机 方案
• 广播 功能
• 两个 通信 模式 拥有 不同的
变速器 速度 可以 是 已选择.
••
微型计算机 接口
三个-/两个-电线 串行 我/o
• 转让 起动 与 msb :
µ
PD72042A
• 转让 起动 与 lsb :
µ
PD72042B
••
程序 崩溃 可以 是 检测到 由 手段 的 一个
看门狗 计时器.
••
低 电源 消费 (备用 模式):
50
µ
一个 (最大值)
••
振荡器 频率 (f
x
): 6 mhz, 6.29 mhz
• 频率 准确度:
±
1.5%
••
操作 电压: 5 v
±
10%
当 操作 当 操作
在 6 mhz 在 6.29 mhz
模式 0 约. 3.9 kbps 约. 4.1 kbps
模式 1 约. 17 kbps 约. 18 kbps
文件 否. s13990ej2v0ds00 (2nd 版本)
(上一个 否. id-3649)
日期 已发布 january 1999 n cp(n)
已打印 入点 日本
●●
内置 iebus 驾驶员 和 接收器
●●
变速器 和 接待处 缓冲区
变速器 缓冲区 : 33 字节数, 先进先出
接待处 缓冲区 : 40 字节数, 先进先出 (有能力 的
持有 更多 比 一个 框架
的 接待处 数据.)
订购 信息
零件 号码 包装 起动 与 msb/lsb
µ
PD72042AGT 16-管脚 塑料 sop (375 密耳) msb
µ
PD72042BGT 16-管脚 塑料 sop (375 密耳) lsb
这 标记 显示 专业 修订 点数.
