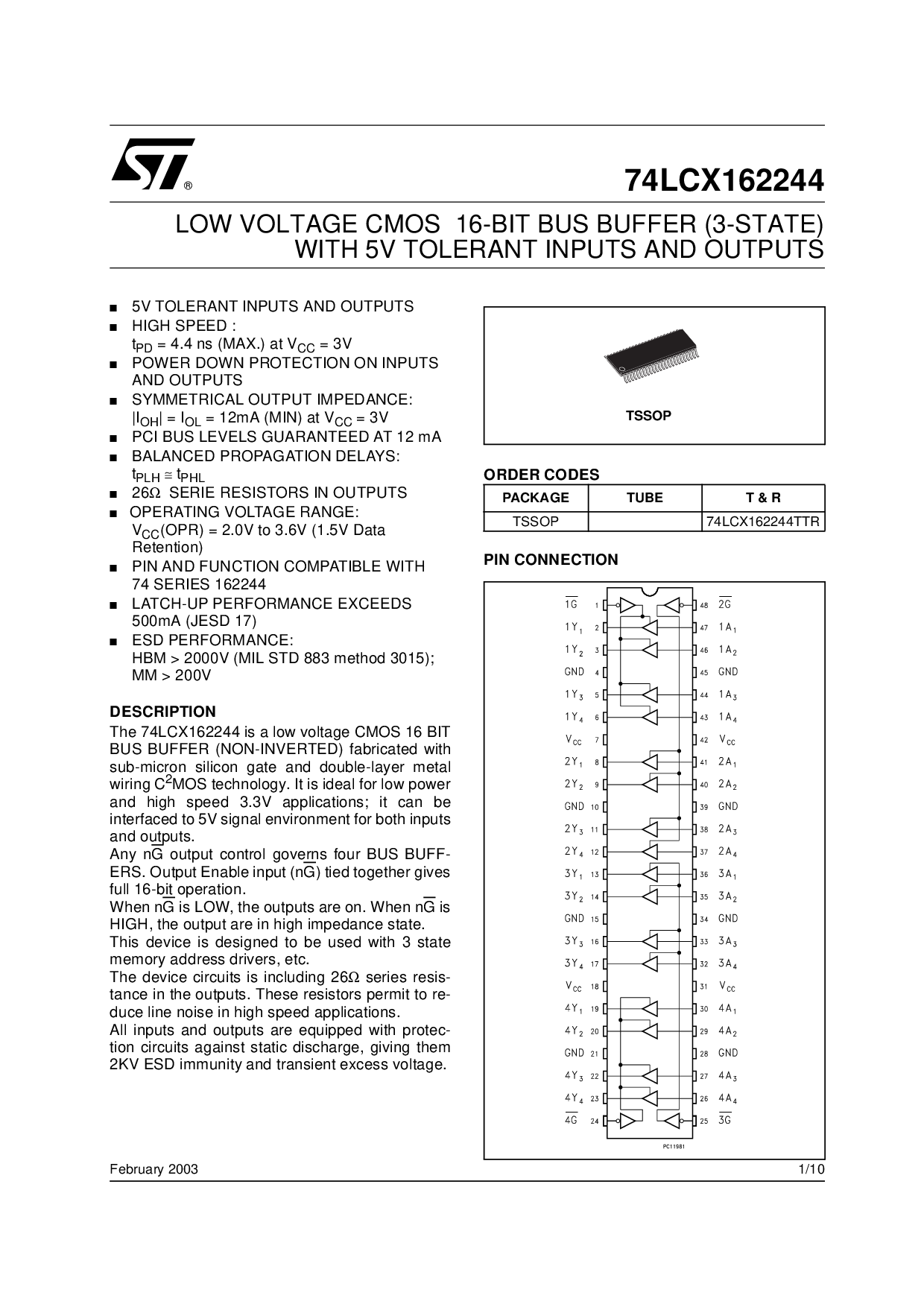

1/10february 2003
■
5V TOLERANT 输入 和 输出
■
高 速 :
t
PD
= 4.4 ns (最大值.) 在 V
CC
=3V
■
电源 向下 保护 在 输入
和 输出
■
对称的 输出 阻抗:
|I
OH
|=I
OL
= 12mA (最小值) 在 V
CC
=3V
■
PCI 总线 水平 有保证的 在 12 毫安
■
保持平衡 传播 延迟:
t
PLH
≅
t
PHL
■
26
Ω
SERIE 电阻器 在 输出
■
运行 电压 范围:
V
CC
(opr) = 2.0v 至 3.6v (1.5v 数据
保持)
■
管脚 和 函数 兼容 和
74 序列 162244
■
获得-向上 效能 超过
500mA (jesd 17)
■
静电释放 效能:
HBM > 2000V (mil 标准 883 方法 3015);
MM > 200V
描述
这 74LCX162244 是 一个 低 电压 CMOS 16 位
总线 缓存区 (非-inverted) fabricated 和
sub-micron 硅 门 和 翻倍-layer metal
线路 C
2
MOS 技术. 它 是 完美的 为 低 电源
和 高 速 3.3v 产品; 它 能 是
连接 至 5V 信号 环境 为 两个都 输入
和 输出.
任何 nG
输出 控制 governs 四 总线 buff-
ers. 输出 使能 输入 (ng
) 系 一起 给
全部 16-位 运作.
当 nG
是 低, 这 输出 是 在. 当 nG 是
高, 这 输出 是 在 高 阻抗 状态.
这个 设备 是 设计 至 是 使用 和 3 状态
记忆 地址 驱动器, 等
这 设备 电路 是 包含 26
Ω
序列 resis-
tance 在 这 输出. 这些 电阻器 准许 至 re-
duce 线条 噪音 在 高 速 产品.
所有 输入 和 输出 是 配备 和 protec-
tion 电路 相反 静态的 释放, 给 它们
2KV 静电释放 免除 和 瞬时 excess 电压.
74LCX162244
低 电压 CMOS 16-位 总线 缓存区 (3-状态)
和 5V TOLERANT 输入 和 输出
顺序 代号
包装 TUBE T &放大; R
TSSOP 74LCX162244TTR
TSSOP
管脚 连接
