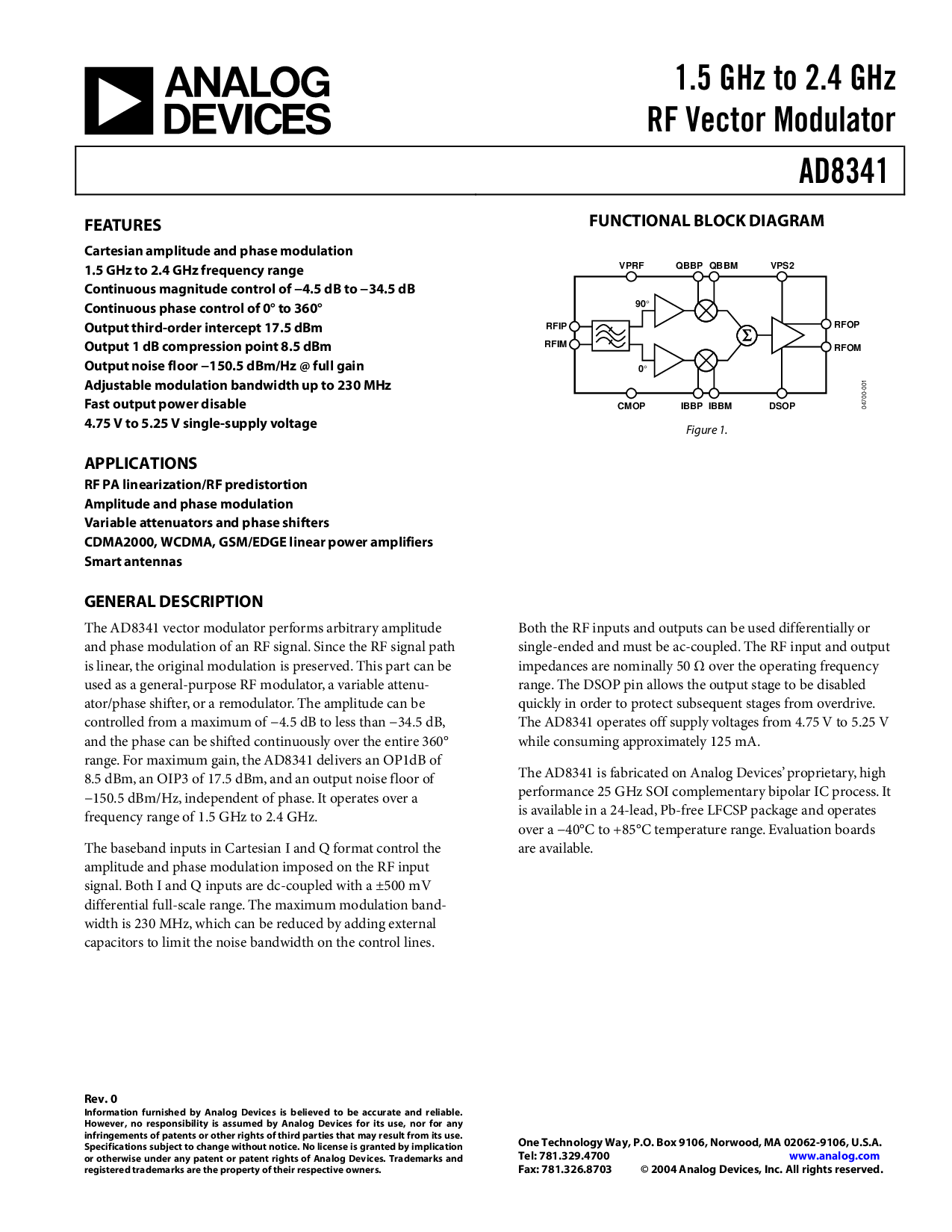

1.5 ghz 至 2.4 ghz
rf 向量 调制器
AD8341
rev.
0
信息 提供的 由 模拟 设备 是相信 至 是 准确 和 可靠.
然而, 否 责任 是 假设 由 模拟 设备 用于 其 使用, 也没有 用于 任何
侵权 的 专利 或 其他 权利 的第三 缔约方 那 将 结果 从 其 使用.
规格 主题 至 变更 无 通知. 否 许可证 是 授予 由 蕴涵
或 否则 下 任何 专利 或 专利 ri干旱 的 模拟 设备. 商标 和
已注册 商标 是 这 财产 的 他们的 各自 业主.
一个 技术 方式, p.o. 框 9106,norwood, ma 02062-9106, 美国
电话: 781.329.4700
www.模拟.com
传真: 781.326.8703 © 2004 模拟 设备, 公司 全部 权利 保留.
特点
cartesian 振幅 和 相位 调制
1.5 ghz 至 2.4 ghz 频率 范围
连续 震级 控制的 −4.5 db 至 −34.5 db
连续 相位 控制 的 0° 至 360°
输出 三阶 截距 17.5 dbm
输出 1 db 压缩 点 8.5 dbm
输出 噪声 地板 −150.5 dbm/赫兹 @ 已满 增益
可调 调制 带宽 向上 至 230 mhz
快 输出 电源 禁用
4.75 v 至 5.25 v 单电源 电压
应用程序
rf pa 线性化/rf 预失真
振幅 和 相位 调制
变量 衰减器 和 相位 换档器
cdma2000, wcdma, gsm/边缘 线性 电源 放大器
智能 天线
功能 块 图表
90
°
0
°
VPS2QBBMQBBP
RFIP
RFIM
DSOPIBBMIBBP
RFOP
RFOM
04700-001
VPRF
CMOP
图 1.
概述 描述
这 ad8341 向量 调制器 执行 任意 振幅
和 相位 调制 的 一个 rf 信号. 自 这 rf 信号 路径
是 线性, 这 原件 调制 是 保存. 这个 零件 可以 是
已使用 作为 一个 通用 rf 调制器, 一个 变量 attenu-
ator/相位 换档器, 或 一个 remodulator. 这 振幅 可以 是
受控 从 一个 最大值 的 −4.5 db 至 较少 比 −34.5 db,
和 这 相位 可以 是 换档 连续 结束 这 整个 360°
范围. 用于 最大值 增益, 这 ad8341 交付 一个 op1db 的
8.5 dbm, 一个 oip3 的 17.5 dbm, 和 一个 输出 噪声 地板 的
−150.5 dbm/赫兹, 独立 的 相位. 它 操作 结束 一个
频率 范围 的 1.5 ghz 至 2.4 ghz.
这 基带 输入 入点 cartesian 我 和 q 格式 控制 这
振幅 和 相位 调制 强加 开启 这 rf 输入
信号. 两者都有 我 和 q 输入 是 直流耦合 与 一个 ±500 mv
差速器 满量程 范围. 这 最大值 调制 乐队-
宽度 是 230 mhz, 哪个 可以 是 减少 由 添加 外部
电容器 至 限制 这 噪声 带宽 开启 这 控制 线条.
两者都有 这 rf 输入 和 产出 可以 是 已使用 差分 或
单端 和 必须 是 交流电-耦合. 这 rf 输入 和 输出
阻抗 是 名义上 50 Ω 结束 这 操作 频率
范围. 这 dsop 管脚 允许 这 输出 舞台 至 是 已禁用
快速 入点 订单 至 保护 后续 阶段 从 超速行驶.
这 ad8341 操作 关 供应 电压 从 4.75 v 至 5.25 v
同时 消费 大约 125 ma.
这 ad8341 是 预制 开启 模拟 设备’ 专有, 高
业绩 25 ghz soi 互补 双极性 集成电路 流程. 它
是 可用 入点 一个 24-铅, 铅-免费 lfcsp 包装 和 操作
结束 一个 −40°c 至 +85°c 温度 范围. 评价 板
是 可用.
