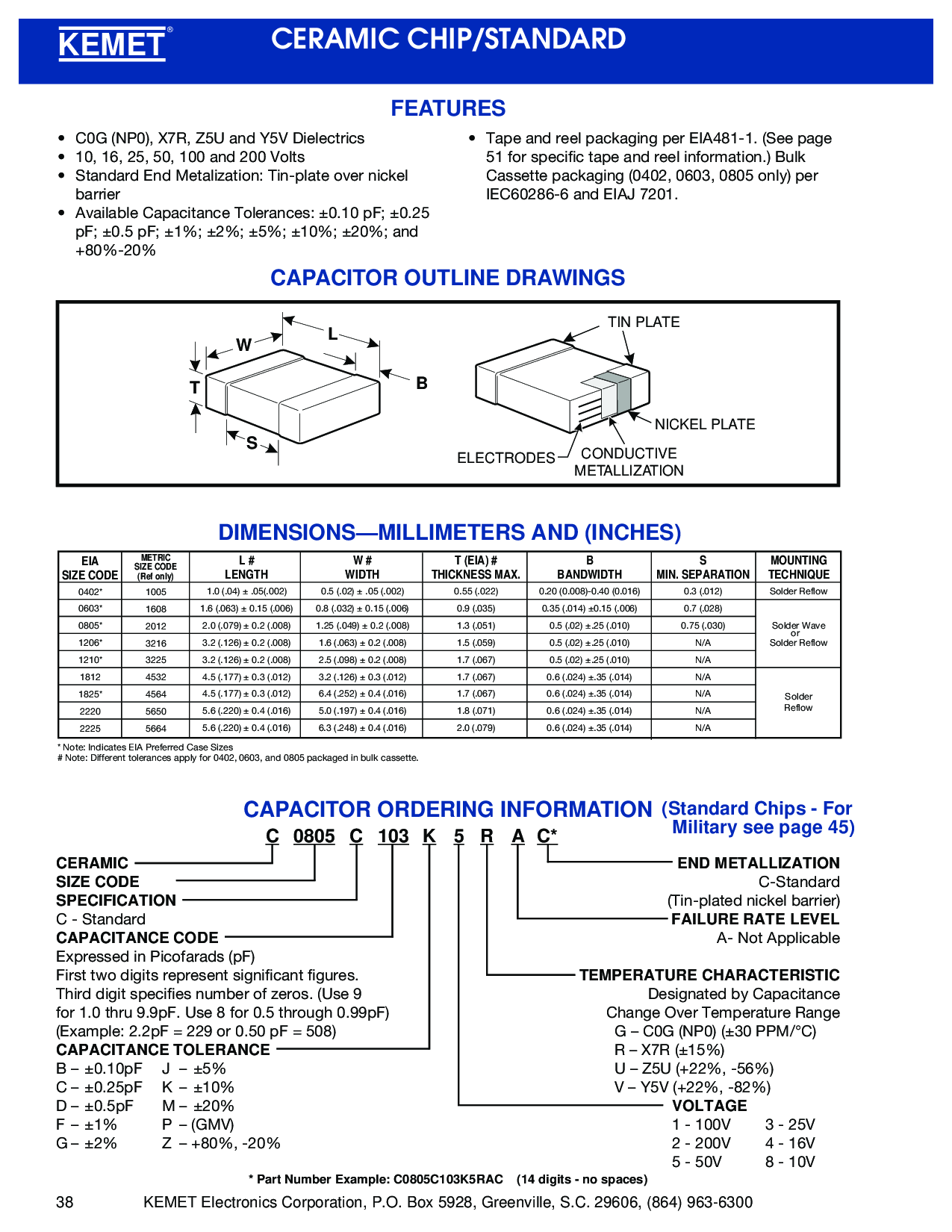

kemet 电子产品 公司, p.o. 框 5928, greenville, s.c. 29606, (864) 963-630038
kemet
®
c 0805 c 103 k 5 右 一个 C*
陶瓷
尺寸 代码
规格
c - 标准
电容 代码
表示 入点 皮法拉 (pf)
第一 两个 数字 代表 重大 数字.
第三 数字 指定 号码 的 零. (使用 9
用于 1.0 直通 9.9pf. 使用 8 用于 0.5 通过 0.99pf)
(示例: 2.2pf = 229 或 0.50 pf = 508)
电容 公差
B – ±0.10pf j – ±5%
c – ±0.25pf k – ±10%
d – ±0.5pf m – ±20%
f – ±1% p – (gmv)
g – ±2% z – +80%, -20%
l # w # t (eia) # B s 安装
长度 宽度 厚度 最大值 带宽 最小值 分离 技术
1.0 (.04) ± .05(.002) 0.5 (.02) ± .05 (.002) 0.55 (.022) 0.20 (0.008)-0.40 (0.016) 0.3 (.012) 焊料 回流
1.6 (.063) ± 0.15 (.006) 0.8 (.032) ± 0.15 (.006) 0.9 (.035) 0.35 (.014) ±0.15 (.006) 0.7 (.028)
2.0 (.079) ± 0.2 (.008) 1.25 (.049) ± 0.2 (.008) 1.3 (.051) 0.5 (.02) ±.25 (.010) 0.75 (.030) 焊料 波浪
3.2 (.126) ± 0.2 (.008) 1.6 (.063) ± 0.2 (.008) 1.5 (.059) 0.5 (.02) ±.25 (.010) n/一个 焊料 回流
3.2 (.126) ± 0.2 (.008) 2.5 (.098) ± 0.2 (.008) 1.7 (.067) 0.5 (.02) ±.25 (.010) n/一个
4.5 (.177) ± 0.3 (.012) 3.2 (.126) ± 0.3 (.012) 1.7 (.067) 0.6 (.024) ±.35 (.014) n/一个
4.5 (.177) ± 0.3 (.012) 6.4 (.252) ± 0.4 (.016) 1.7 (.067) 0.6 (.024) ±.35 (.014) n/一个
5.6 (.220) ± 0.4 (.016) 5.0 (.197) ± 0.4 (.016) 1.8 (.071) 0.6 (.024) ±.35 (.014) n/一个
5.6 (.220) ± 0.4 (.016) 6.3 (.248) ± 0.4 (.016) 2.0 (.079) 0.6 (.024) ±.35 (.014) n/一个
dimensions—millimeters 和 (英寸)
电容器 订购 信息
• c0g (np0), x7r, z5u 和 y5v 电介质
• 10, 16, 25, 50, 100 和 200 伏特
• 标准 结束 金属化: 锡-板 结束 镍
护栏
• 可用 电容 公差: ±0.10 pf; ±0.25
pf; ±0.5 pf; ±1%; ±2%; ±5%; ±10%; ±20%; 和
+80%-20%
• 胶带 和 卷轴 包装 按 eia481-1. (请参见 第页
51 用于 具体 胶带 和 卷轴 信息.) 散装
盒式录音带 包装 (0402, 0603, 0805 仅) 按
iec60286-6 和 eiaj 7201.
特点
电容器 大纲 图纸
结束 金属化
c-标准
(锡-电镀 镍 护栏)
故障 费率 水平
一个- 不 适用
温度 特性
指定 由 电容
变更 结束 温度 范围
g – c0g (np0) (±30 ppm/°c)
右 – x7r (±15%)
u – z5u (+22%, -56%)
v – y5v (+22%, -82%)
电压
1 - 100v 3 - 25v
2 - 200v 4 - 16v
5 - 50v 8 - 10v
w
l
t
B
s
锡 板
镍 板
导电
金属化
电极
* 零件 号码 示例: c0805c103k5rac (14 数字 - 否 空格)
* 备注: 表示 eia 首选 案例 尺码
# 备注: 不同的 公差 应用 用于 0402, 0603, 和 0805 已打包 入点 散装 盒式录音带.
或
焊料
回流
陶瓷 芯片/标准
公制
尺寸 代码
(参考 仅)
1005
1608
2012
3216
3225
4532
4564
5650
5664
EIA
尺寸 代码
0402*
0603*
0805*
1206*
1210*
1812
1825*
2220
2225
(标准 芯片 - 用于
军事 请参见 第页 45)
