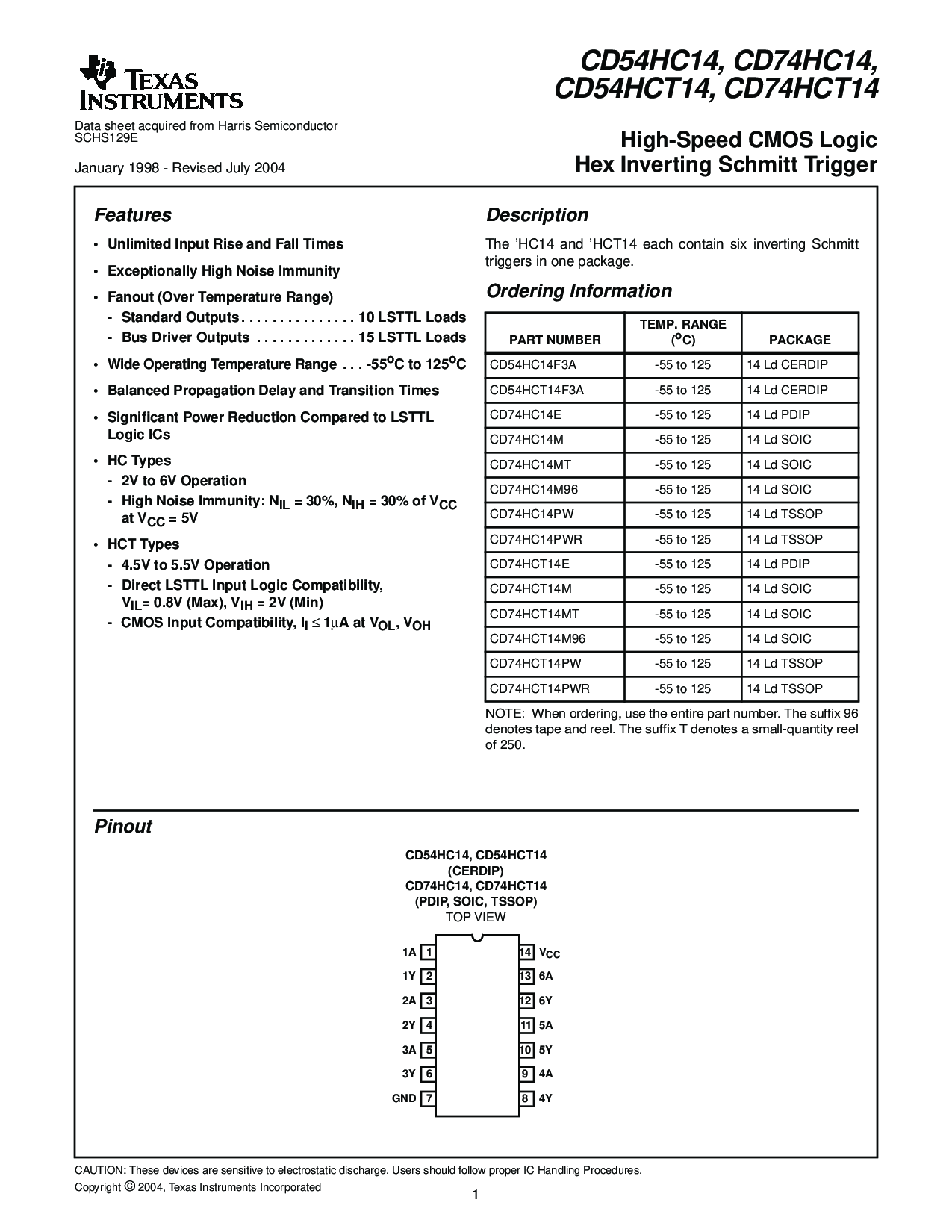

数据 工作表 获得 从 harris 半导体
SCHS129E
特点
• 无限 输入 上升 和 坠落 次
• 例外情况 高 噪声 免疫
• 扇出 (结束 温度 范围)
- 标准 产出 . . . . . . . . . . . . . . . 10 lsttl 荷载
- 总线 驾驶员 产出 . . . . . . . . . . . . . 15 lsttl 荷载
• 宽 操作 温度 范围 . . . -55
o
c 至 125
o
c
• 平衡式 传播 延迟 和 过渡 次
• Signi 电源 减少 比较 至 lsttl
逻辑 ics
• hc 类型
- 2v 至 6v 操作
- 高 噪声 免疫: n
il
= 30%, n
ih
= 30% 的 v
抄送
在 v
抄送
= 5v
• hct 类型
- 4.5v 至 5.5v 操作
- 直接 lsttl 输入 逻辑 兼容性,
v
il
= 0.8v (最大值), v
ih
= 2v (最小)
- cmos 输入 兼容性, 我
l
≤
1
µ
一个 在 v
ol
, v
哦
描述
这 ’HC14 和 ’HCT14 每个 包含 六个 反转 施密特
触发器 入点 一个 包装.
引出线
cd54hc14, cd54hct14
(cerdip)
cd74hc14, cd74hct14
(pdip, soic, tssop)
顶部 查看
订购 信息
零件 号码
温度 范围
(
o
c) 包装
CD54HC14F3A -55 至 125 14 ld cerdip
CD54HCT14F3A -55 至 125 14 ld cerdip
CD74HC14E -55 至 125 14 ld pdip
CD74HC14M -55 至 125 14 ld soic
CD74HC14MT -55 至 125 14 ld soic
CD74HC14M96 -55 至 125 14 ld soic
CD74HC14PW -55 至 125 14 ld tssop
CD74HC14PWR -55 至 125 14 ld tssop
CD74HCT14E -55 至 125 14 ld pdip
CD74HCT14M -55 至 125 14 ld soic
CD74HCT14MT -55 至 125 14 ld soic
CD74HCT14M96 -55 至 125 14 ld soic
CD74HCT14PW -55 至 125 14 ld tssop
CD74HCT14PWR -55 至 125 14 ld tssop
备注: 当 订购, 使用 这 整个 零件 号码. 这 suffix 96
表示 胶带 和 卷轴. 这 suffix t 表示 一个 小批量 卷轴
的 250.
1A
1Y
2A
2Y
3A
3Y
地
v
抄送
6A
6Y
5A
5Y
4A
4Y
1
2
3
4
5
6
7
14
13
12
11
10
9
8
january 1998 - 修订 july 2004
注意事项: 这些 设备 是 敏感 至 静电 放电. 用户 应该 跟着 适当的 集成电路 搬运 程序.
版权
©
2004, 德州 仪器仪表 股份公司
cd54hc14, cd74hc14,
cd54hct14, cd74hct14
高速 cmos 逻辑
十六进制 反转 施密特 触发器
