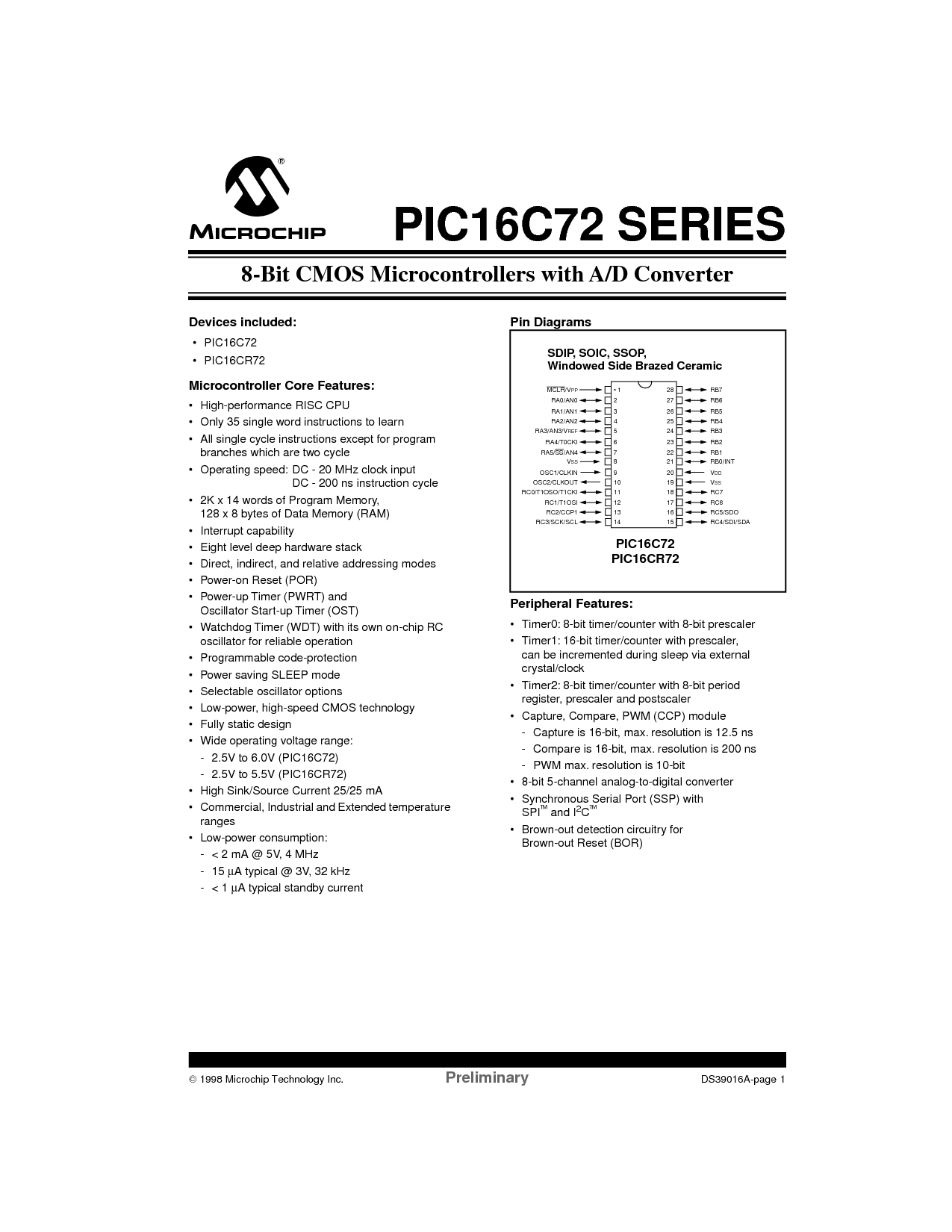

1998 微芯片 技术 公司
初步
ds39016a-第页 1
m
设备 包括:
微控制器 核心 特点:
• 高性能 risc cpu
• 仅 35 单独 字 说明 至 学习
• 全部 单独 循环 说明 除了 用于 程序
分支机构 哪个 是 两个 循环
• 操作 速度: 直流 - 20 mhz 时钟 输入
直流 - 200 ns 说明书 循环
• 2k x 14 字词 的 程序 记忆,
128 x 8 字节数 的 数据 记忆 (ram)
• 中断 能力
• 八 水平 深 硬件 堆栈
• 直接, 间接, 和 相对 寻址 模式
• 通电 重置 (por)
• 通电 计时器 (pwrt) 和
振荡器 启动 计时器 (ost)
• 看门狗 计时器 (wdt) 与 其 自己的 片上 rc
振荡器 用于 可靠 操作
• 可编程 代码-保护
• 电源 正在保存 睡眠 模式
• 可选择 振荡器 选项
• 低-电源, 高速 cmos 技术
• 完全 静态 设计
• 宽 操作 电压 范围:
- 2.5v 至 6.0v (pic16c72)
- 2.5v 至 5.5v (pic16cr72)
• 高 水槽/来源 电流 25/25 ma
• 商业, 工业 和 扩展 温度
范围
• 低功耗 消费:
- &指示灯; 2 ma @ 5v, 4 mhz
- 15
µ
一个 典型 @ 3v, 32 khz
- &指示灯; 1
µ
一个 典型 备用 电流
管脚 图表
外围设备 特点:
• timer0: 8-有点 计时器/计数器 与 8-有点 预分频器
• timer1: 16-有点 计时器/计数器 与 预分频器,
可以 是 递增 期间 睡眠 通过 外部
水晶/时钟
• timer2: 8-有点 计时器/计数器 与 8-有点 期间
注册, 预分频器 和 postscaler
• 捕获, 比较, pwm (ccp) 模块
- 捕获 是 16-有点, 最大值 分辨率 是 12.5 ns
- 比较 是 16-有点, 最大值 分辨率 是 200 ns
- pwm 最大值 分辨率 是 10-有点
• 8-有点 5-频道 模数转换 变频器
• 同步 串行 港口 (ssp) 与
SPI
和 我
2
c
• 棕色-out 检测 电路 用于
棕色-out 重置 (bor)
• PIC16C72
• PIC16CR72
PIC16C72
mclr/v
pp
ra0/an0
ra1/an1
ra2/an2
ra3/an3/v
参考
ra4/t0cki
ra5/ss/an4
v
ss
osc1/clkin
osc2/clkout
rc0/t1oso/t1cki
rc1/t1osi
rc2/ccp1
rc3/sck/scl
RB7
RB6
RB5
RB4
RB3
RB2
RB1
rb0/智力
v
dd
v
ss
RC7
RC6
rc5/sdo
rc4/sdi/sda
• 1
2
3
4
5
6
7
8
9
10
11
12
13
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
sdip, soic, ssop,
PIC16CR72
窗口化 侧面 brazed 陶瓷
pic16c72 系列
8-有点 cmos 微控制器 与 一个/d 变频器
