1/12九月 2004
■
5v 宽容 输入
■
高 速度:
t
pd
= 6.7ns (最大值.) 在 v
抄送
= 3v
■
电源 向下 保护 开启 输入
和 产出
■
对称 输出 阻抗:
|I
哦
| = 我
ol
= 24ma (最小) 在 v
抄送
= 3v
■
pci 总线 级别 保证 在 24 ma
■
平衡式 传播 延误:
t
PLH
≅
t
PHL
■
操作 电压 范围:
v
抄送
(opr) = 2.0v 至 3.6v (1.5v 数据
保留)
■
管脚 和 功能 兼容 与
74 系列 138
■
闩锁 业绩 超过
500ma (jesd 17)
■
esd 业绩:
hbm > 2000v (密耳 标准 883 方法 3015);
mm > 200v
描述
这 74lcx138 是 一个 低 电压 cmos 3 至 8
线 解码器 (反转) 预制 与
亚微米 硅 闸门 和 双层 金属
接线 c
2
mos 技术. 它 是 理想 用于 低 电源
和 高 速度 3.3v 应用程序; 它 可以 是
接口 至 5v 信号 环境 用于 输入.
如果 这 设备 是 已启用, 3 二进制 选择 输入 (一个,
b 和 c) 确定 哪个 一个 的 这 产出 将
走 低. 如果 启用 输入 g1 是 持有 低 或 要么 g2a
或 g2b是 持有 高, 这 解码 功能 是
抑制 和 全部 这 8 产出 走 至 高.
三个 启用 输入 是 提供 至 轻松 级联
连接 和 应用程序 的 地址 解码器
用于 记忆 系统.
它 有 相同 速度 业绩 在 3.3v 比 5v
交流电/act 家庭, 合并 与 一个 下部 电源
消费.
全部 输入 和 产出 是 配备 与
保护 电路 反对 静态 放电, 给予
他们 2kv esd 免疫 和 瞬态 超额
电压.

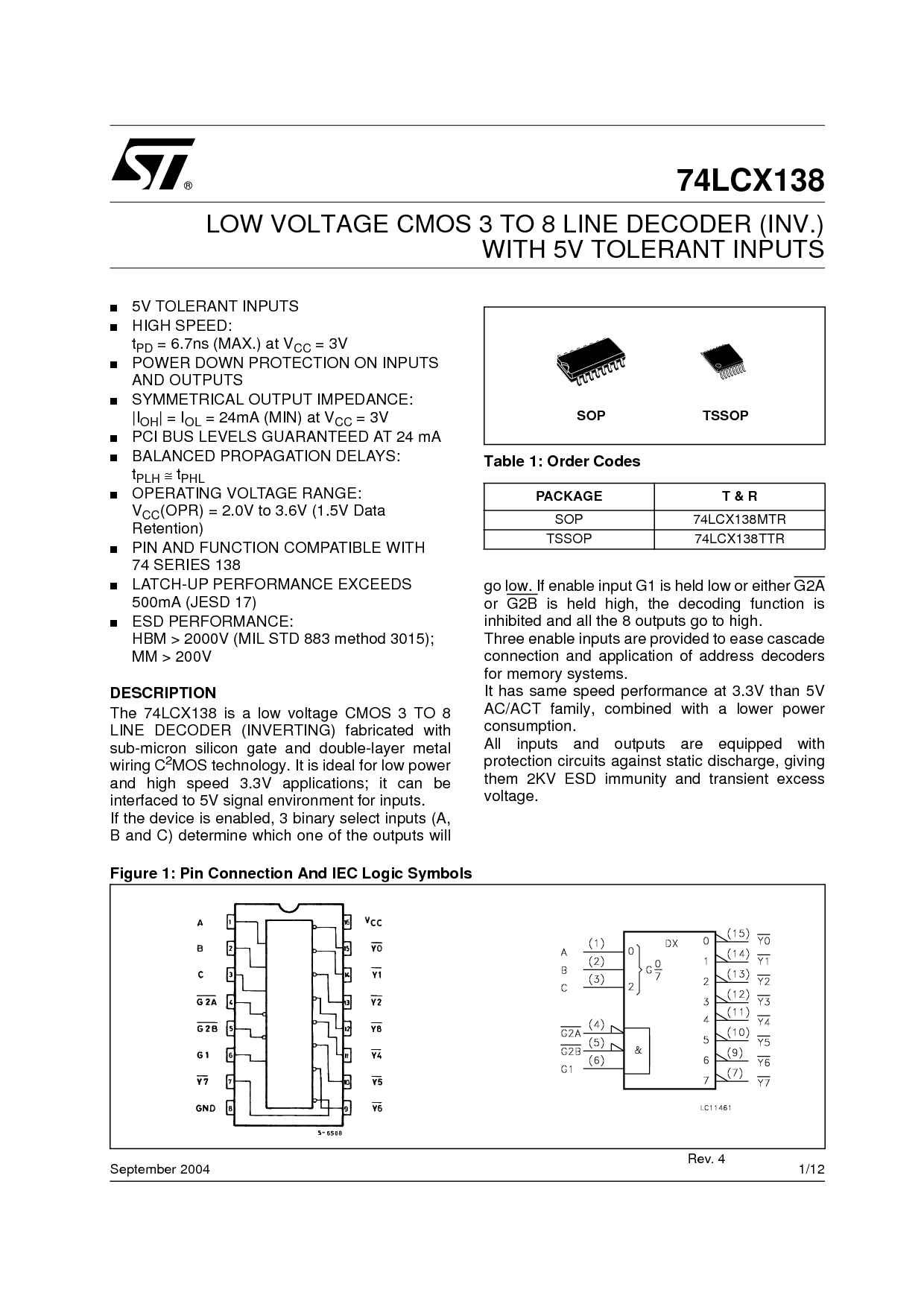

74LCX138
低 电压 cmos 3 至 8 线 解码器 (inv.)
与 5v 宽容 输入
图 1: 管脚 连接 和 iec 逻辑 符号
表 1: 订单 代码
包装 t &放大器; 右
SOP 74LCX138MTR
TSSOP 74LCX138TTR
TSSOPSOP
rev. 4
