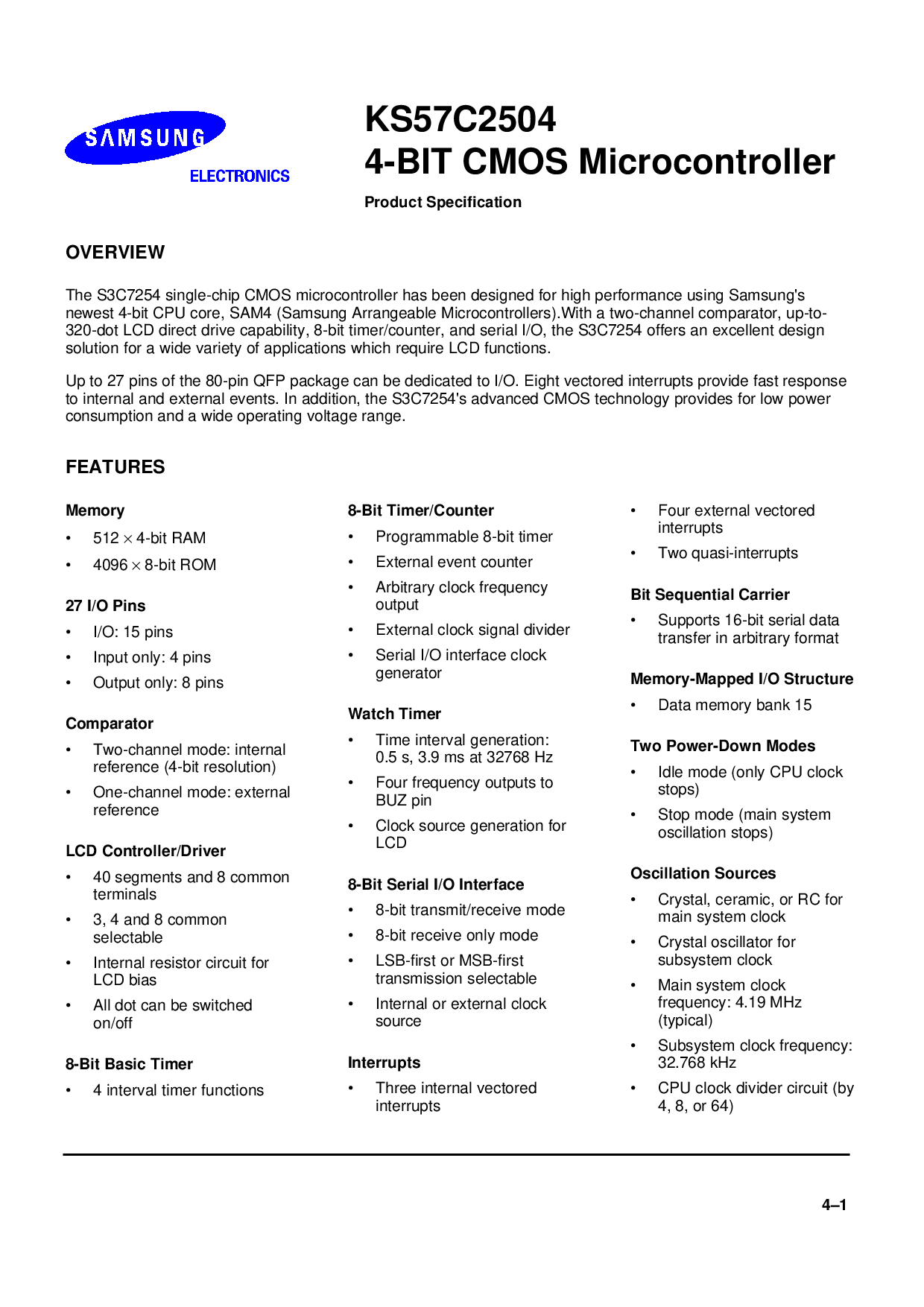

KS57C2504
4-有点 cmos 微控制器
产品 规格
4–1
概述
这S3C7254单芯片 cmos 微控制器 有 被 设计 用于 高 业绩 使用 samsung's
最新 4-有点 cpu 核心, sam4
(samsungarrangeable 微控制器).与 一个 双通道 比较器, 向上-至-
320-圆点 lcd 直接 驱动器 能力, 8-有点 计时器/计数器, 和 串行 i/o, 这S3C7254优惠 一个 优秀 设计
解决方案 用于 一个 宽 品种 的 应用程序 哪个 需要 lcd 功能区域.
向上 至 27 针脚 的 这 80-管脚 qfp 包装 可以 是 专用 至 我/o. 八 矢量化 中断 提供 快 响应
至 内部 和 外部 事件. 入点 阿迪操作, 这S3C7254's 高级 cmos 技术 专业版vides 用于 低 电源
消费 和 一个 宽 操作在ing 电压 范围.
特点
记忆
• 512
×
4-有点 ram
• 4096
×
8-有点 rom
27 我/o 针脚
• 我/o: 15 针脚
• 输入 仅: 4 针脚
• 输出 仅: 8 针脚
比较器
• 双通道 模式: 内部
参考 (4-有点 分辨率)
• 单通道 模式: 外部
参考
lcd 控制器/驾驶员
• 40 细分市场 和 8 普通
接线端子
• 3, 4 和 8 普通
可选择
• 内部 电阻 电路 用于
lcd 偏差
• 全部 圆点 可以 是 已切换
开关
8-有点 基本 计时器
• 4 时间间隔 计时器 功能
8-有点 计时器/计数器
• 可编程 8-有点 计时器
• 外部 事件 计数器
• 任意 时钟 频率
输出
• 外部 时钟 信号 分隔器
• 串行 我/o 接口 时钟
发电机
手表 计时器
• 时间 时间间隔 世代:
0.5 s, 3.9 ms 在 32768 赫兹
• 四 频率 产出 至
buz 管脚
• 时钟 来源 世代 用于
LCD
8-有点 串行 我/o 接口
• 8-有点 发送/接收 模式
• 8-有点 接收仅模式
• lsb-第一 或 msb-第一
变速器 可选择
• 内部 或 外部 时钟
来源
中断
• 三个 内部 矢量化
中断
• 四 外部 矢量化
中断
• 两个 准-中断
有点 顺序 承运人
• 支架 16-有点 串行 数据
转让 入点 任意 格式
内存映射 我/o 结构
• 数据 记忆 银行 15
两个 掉电 模式
• 慢车 模式 (仅 cpu 时钟
停止)
• 停止 模式 (主 系统
振荡 停止)
振荡 来源
• 水晶, 陶瓷, 或 rc 用于
主 系统 时钟
• 水晶 振荡器 用于
子系统 时钟
• 主 系统 时钟
频率: 4.19 mhz
(典型)
• 子系统 时钟 频率:
32.768 khz
• cpu 时钟 分隔器 电路 (由
4, 8, 或 64)
