lm2794/lm2795
电流 受规管 已切换 电容器 led指示灯 供应 与
模拟 和 pwm 亮度 控制
概述 描述
这 lm2794/95 是 一个 小数 CMOS 电荷泵 那
提供 四 受规管 电流 来源. 它 接受 一个 输入
电压 范围 从 2.7v 至 5.5v 和 维护 一个 常数
电流 已确定 由 一个 外部 感觉 电阻.
这 lm2794/5 交付 向上 至 80mA 的 荷载 电流 至 accom-
modate 四 白色 leds. 这 开关 频率 是
325khz. (最小.) 至 保留 这 进行 噪声 光谱 离开
从 敏感 频率 内 便携式 RF 设备.
亮度 可以 是 受控 由 两者都有 线性 和 pwm 技术-
niques. 一个 电压 之间 0V 和 3.0v 将 是 已应用 至
这 BRGT 管脚 至 线性 变化 这 led指示灯 电流. 或者,
一个 pwm 信号 可以 是 已应用 至 这 sd 管脚 至 变化 这
感知 亮度 的 这 led指示灯. 这 sd 管脚 减少 这
操作 电流 至 2.3µa (典型值.) 这 LM2794 是 关闭 向下
当 这 sd 管脚 是 低, 和 这 LM2795 是 关闭 向下 当
这 sd 管脚 是 高.
这 lm2794/95 是 可用 入点 一个 微型 smd-14 CSP 空调组件-
年龄.
特点
n
受规管 电流 来源 与
±
0.5% 匹配
之间 任何 两个 产出
n
高 效率 3/2 增压 功能
n
驱动器 一个, 两个, 三个 或 四 白色 LEDs
n
2.7v 至 5.5v 输入 电压
n
向上 至 80mA 输出 电流
n
模拟 亮度 控制
n
低电平有效 或 高 停机 输入 (’94/95)
n
很 小 解决方案 尺寸 和 否 电感器
n
2.3µa (典型值.) 停机 电流
n
325kHz 开关 频率 (最小.)
n
常数 频率 生成 可预测 噪声
光谱
n
标准 微型 smd-14 包装: 2.08mm x 2.403mm
x 0.845mm 高
n
薄 微型 smd-14 包装: 2.08mm x 2.403mm x
0.600mm 高
应用程序
n
白色 led指示灯 显示 Backlights
n
白色 led指示灯 键盘 Backlights
n
1-细胞 李-离子 电池供电 设备 包括
pdas, 手持 pcs, 细胞 电话

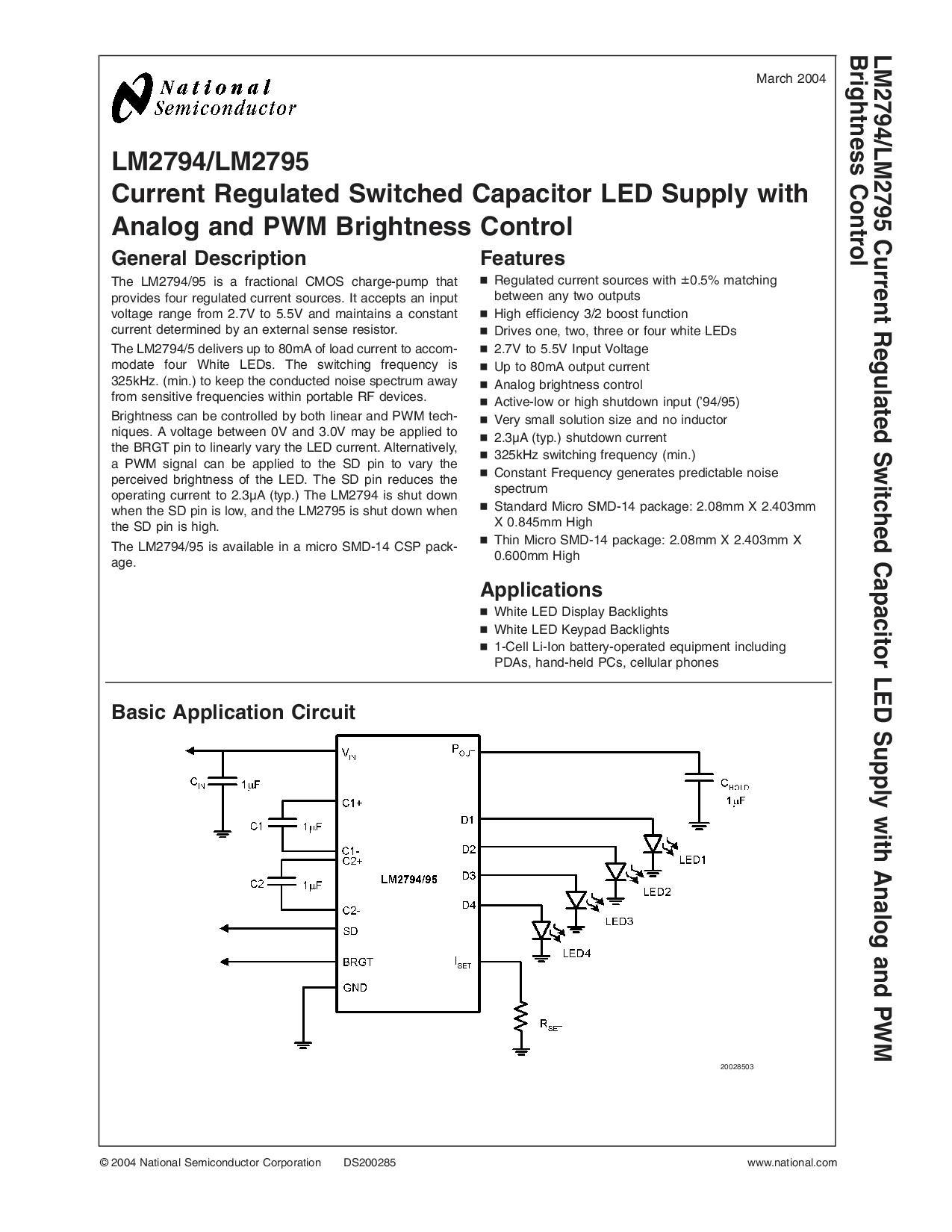

基本 应用程序 电路
