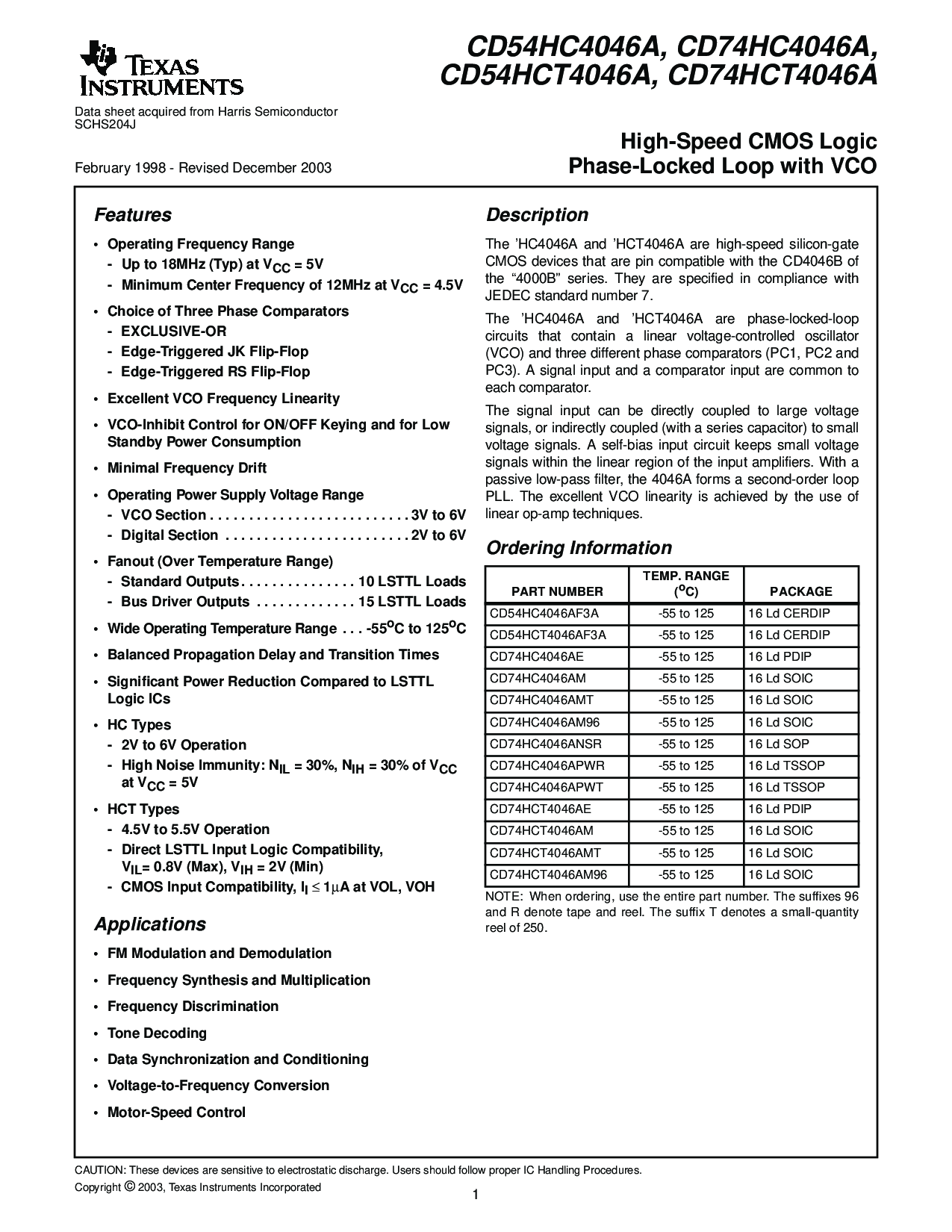

数据 工作表 获得 从 harris 半导体
SCHS204J
特点
• 操作 频率 范围
- 向上 至 18mhz (典型值) 在 v
抄送
= 5v
- 最小值 中心 频率 的 12mhz 在 v
抄送
= 4.5v
• 选择 的 三个 相位 比较器
- 排他性-或
- 边沿触发 jk 触发器
- 边沿触发 rs 触发器
• 优秀 vco 频率 线性度
• vco-抑制 控制 用于 开关 键控 和 用于 低
备用 电源 消费
• 最小 频率 漂移
• 操作 电源 供应 电压 范围
- vco 截面 . . . . . . . . . . . . . . . . . . . . . . . . . . 3v 至 6v
- 数字 截面 . . . . . . . . . . . . . . . . . . . . . . . . 2v 至 6v
• 扇出 (结束 温度 范围)
- 标准 产出 . . . . . . . . . . . . . . . 10 lsttl 荷载
- 总线 驾驶员 产出 . . . . . . . . . . . . . 15 lsttl 荷载
• 宽 操作 温度 范围 . . . -55
o
c 至 125
o
c
• 平衡式 传播 延迟 和 过渡 次
• Signi 电源 减少 比较 至 lsttl
逻辑 ics
• hc 类型
- 2v 至 6v 操作
- 高 噪声 免疫: n
il
= 30%, n
ih
= 30% 的 v
抄送
在 v
抄送
= 5v
• hct 类型
- 4.5v 至 5.5v 操作
- 直接 lsttl 输入 逻辑 兼容性,
v
il
= 0.8v (最大值), v
ih
= 2v (最小)
- cmos 输入 兼容性, 我
l
≤
1
µ
一个 在 体积, voh
应用程序
• 调频 调制 和 解调
• 频率 合成 和 乘法
• 频率 歧视
• 音调 解码
• 数据 同步 和 调节
• 电压-频率 换算
• 电机-速度 控制
描述
这 ’HC4046A 和 ’HCT4046A 是 高速 硅栅
CMOS 设备 那 是 管脚 兼容 与 这 CD4046B 的
这 “4000B” 系列. 他们 是 指定 入点 合规性 与
电子元件工业联合会 标准 号码 7.
这 ’HC4046A 和 ’HCT4046A 是 相位-已锁定-回路
电路 那 包含 一个 线性 电压控制 振荡器
(vco) 和 三个 不同的 相位 比较器 (pc1, PC2 和
pc3). 一个 信号 输入 和 一个 比较器 输入 是 普通 至
每个 比较器.
这 信号 输入 可以 是 直接 耦合 至 大型 电压
信号, 或 间接 耦合 (与 一个 系列 电容器) 至 小
电压 信号. 一个 自偏 输入 电路 保持 小 电压
信号 内 这 线性 区域 的 这 输入 放大器. 与 一个
被动 低通 过滤器, 这 4046A 表格 一个 二阶 回路
pll. 这 优秀 VCO 线性度 是 已实现 由 这 使用 的
线性 运算放大器 技术.
订购 信息
零件 号码
温度 范围
(
o
c) 包装
CD54HC4046AF3A -55 至 125 16 ld cerdip
CD54HCT4046AF3A -55 至 125 16 ld cerdip
CD74HC4046AE -55 至 125 16 ld pdip
CD74HC4046AM -55 至 125 16 ld soic
CD74HC4046AMT -55 至 125 16 ld soic
CD74HC4046AM96 -55 至 125 16 ld soic
CD74HC4046ANSR -55 至 125 16 ld sop
CD74HC4046APWR -55 至 125 16 ld tssop
CD74HC4046APWT -55 至 125 16 ld tssop
CD74HCT4046AE -55 至 125 16 ld pdip
CD74HCT4046AM -55 至 125 16 ld soic
CD74HCT4046AMT -55 至 125 16 ld soic
CD74HCT4046AM96 -55 至 125 16 ld soic
备注: 当 订购, 使用 这 整个 零件 号码. 这 suffixes 96
和 右 表示 胶带 和 卷轴. 这 suffix t 表示 一个 小批量
卷轴 的 250.
二月 1998 - 修订 12月 2003
注意事项: 这些 设备 是 敏感 至 静电 放电. 用户 应该 跟着 适当的 集成电路 搬运 程序.
版权
©
2003, 德州 仪器仪表 股份公司
cd54hc4046a, cd74hc4046a,
cd54hct4046a, cd74hct4046a
高速 cmos 逻辑
锁相 回路 与 vco
[ /标题
(cd74
HC404
6a,
CD74
HCT40
46a)
/sub-
项目
(高-
速度
CMOS
