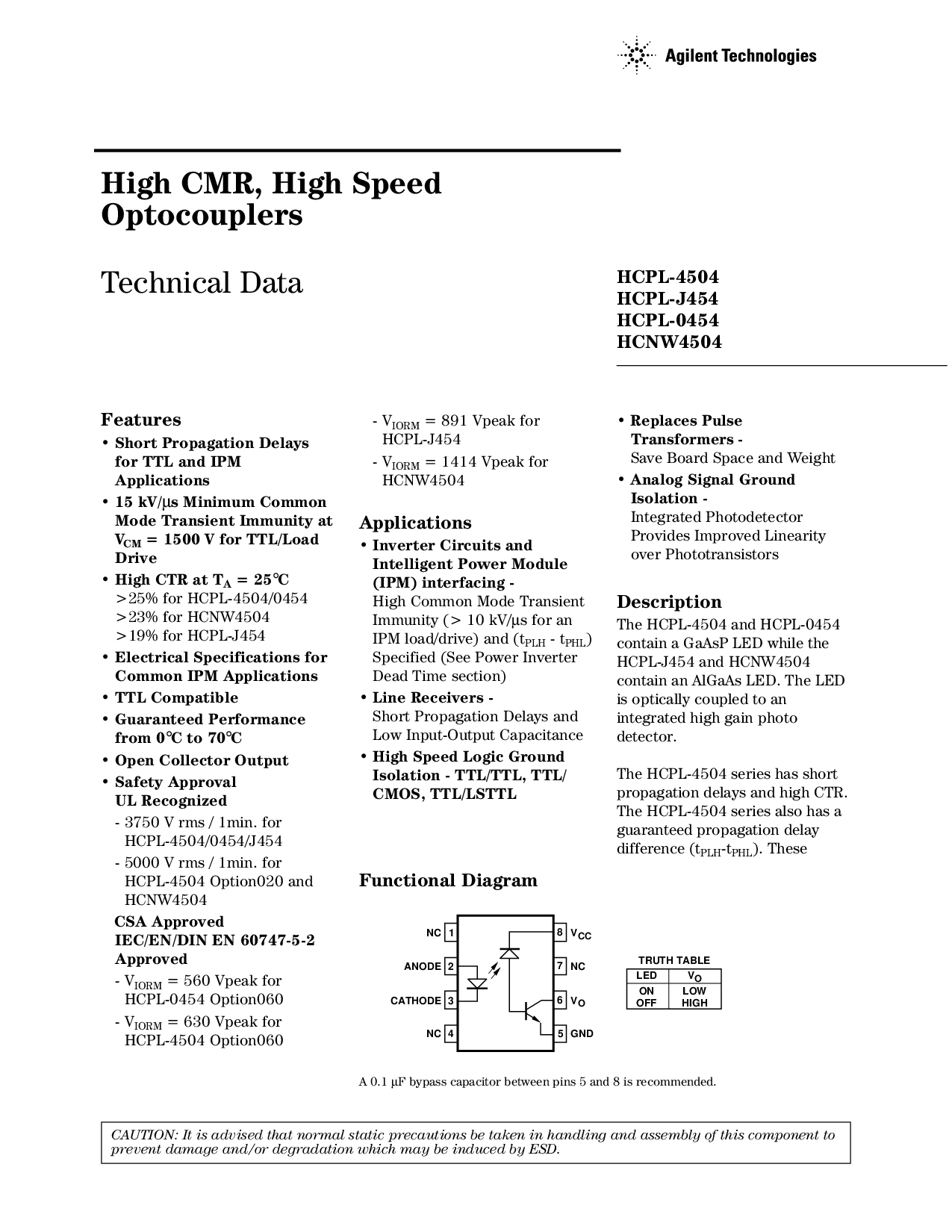

高 cmr, 高 速度
光耦合器
技术类 数据
hcpl-4504
hcpl-j454
hcpl-0454
HCNW4504
特点
• 短 传播 延误
用于 ttl 和 ipm
应用程序
• 15 kv/
µ
s 最小值 普通
模式 瞬态 免疫 在
v
厘米
= 1500 v 用于 ttl/荷载
驱动器
• 高 ctr 在 t
一个
= 25
°
c
>25% 用于 hcpl-4504/0454
>23% 用于 hcnw4504
>19% 用于 hcpl-j454
• 电气 规格 用于
普通 ipm 应用程序
• ttl 兼容
• 保证 业绩
从 0
°
c 至 70
°
c
• 打开 收集器 输出
• 安全 批准
ul 公认的
- 3750 v rms / 1min. 用于
hcpl-4504/0454/j454
- 5000 v rms / 1min. 用于
hcpl-4504 option020 和
HCNW4504
csa 已批准
iec/en/din en 60747-5-2
已批准
-v
IORM
= 560 vpeak 用于
hcpl-0454 option060
-v
IORM
= 630 vpeak 用于
hcpl-4504 option060
-v
IORM
= 891 vpeak 用于
hcpl-j454
-v
IORM
= 1414 vpeak 用于
HCNW4504
应用程序
• 逆变器 电路 和
智能 电源 模块
(ipm) 接口 -
高 普通 模式 瞬态
免疫 (> 10 kv/
µ
s 用于 一个
ipm 荷载/驱动器) 和 (t
PLH
- t
PHL
)
指定 (请参见 电源 逆变器
死了 时间 截面)
• 线 接收器 -
短 传播 延误 和
低 输入-输出 电容
• 高 速度 逻辑 接地
隔离 - ttl/ttl, ttl/
cmos, ttl/lsttl
功能 图表
注意事项: 它 是 建议 那 正常 静态 注意事项 是 已拍摄 入点 搬运 和 总成 的 这个 组件 至
防止 损伤 和/或 降解 哪个 将 是 诱导 由 esd.
一个 0.1
µ
f 旁路 电容器 之间 针脚 5 和 8 是 推荐.
7
1
2
3
4
5
6
8
nc
阳极
阴极
nc
v
抄送
nc
v
o
地
真相 表
led指示灯
开启
关
v
o
低
高
描述
这 hcpl-4504 和 hcpl-0454
包含 一个 磷砷化镓 led指示灯 同时 这
hcpl-j454 和 hcnw4504
包含 一个 algaas led指示灯. 这 led指示灯
是 光学 耦合 至 一个
综合 高 增益 照片
检测器.
这 hcpl-4504 系列 有 短
传播 延误 和 高 ctr.
这 hcpl-4504 系列 也 有 一个
保证 传播 延迟
差异 (t
PLH
-t
PHL
). 这些
• 替换 脉冲
变压器 -
保存 板 空间 和 重量
• 模拟 信号 接地
隔离 -
综合 光电探测器
提供 改进 线性度
结束 phototransistors
